Информационный блок БИН.4МК

Информационный блок БИН.4МК (блок индикации) используется совместно с аппаратами АЗУР.4МК и АЗУР.1МК, которые в свою очередь являются аппаратами защиты от токов утечки.

Рис.1 Информационный блок БИН.4МК

Основные функции БИН.4МК

• Выдача информации о состоянии контролируемой электрической сети и самого аппарата;
• Хранение и отображение информации о последних срабатываниях аппарата в момент проверки или аварии (35 последних событий);
• Соединение аппарата АЗУР с автоматизированной системой управления по протоколу Modbus RTU;
• Соединение с системой УТАС, что обеспечивает возможность передачи архивных и текущих данных о состоянии АЗУР;
• Определение времени срабатывания аппарата одновременно с автоматическим выключателем при нажатии на кнопку «ПРОВЕРКА».

Условия эксплуатации

Блоки БИН.4МК производятся для районов с умеренным и холодным климатом – исполнение УХЛ.  Категория размещения согласно ГОСТ 15150-69 – 5.

• Допустимая температура окружающего воздуха: -10…+65°С;
• Максимальная влажность окружающего воздуха при температуре +35°С: 100%;
• Рабочее положении в пространстве: произвольное;
• Отсутствие сильной тряски и ударов;
• Группа механического исполнения М1.

Технические характеристики

Конструкция блока

Конструкция блока состоит из пластмассового корпуса, в котором находится плата печатного образца, элементы и вилка соединителя.

На передней панели корпуса расположены жидкокристаллический и светодиодный индикаторы.

Кнопки для передачи данных, просмотра журнала событий и разъем для подключения кабеля находятся в нижней части корпуса.

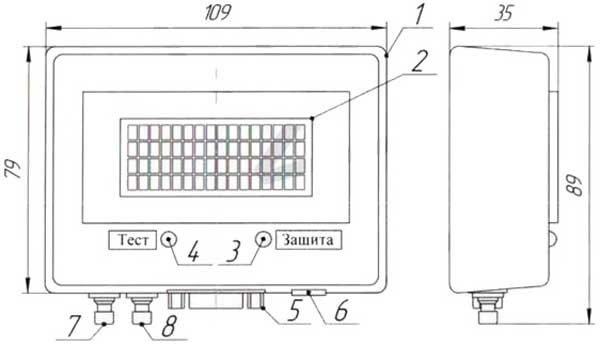

Рис. 2. Внешний вид

1. Корпус;
2. Жидкокристаллический индикатор;
3. «ЗАЩИТА» - светодиод;
4. «СОСТОЯНИЕ АППАРАТА» - светодиод;
5. Разъем;
6. Разъем;
7. «АРХИВ/ИЗМЕРЕНИЕ ПАРАМЕТРА» - кнопка;
8. «НАСТРОЙКА/СОХРАНЕНИЕ ПАРАМЕТРА» - кнопка.
